PLC控制柜的干擾問題及其來源

眾所周知，在自動化控制設備中PLC控制柜因適用性強、安全可靠、維護方便，所以PLC控制柜在工業環境中使用頗為廣泛，但是現場電磁的干擾是常常是影響系統可靠性的重要因素，如果我們想要徹底的解除干擾問題，就要找到問題所在的原因以及來源，下面由石家莊配電柜廠家德蘭電氣來為大家解讀PLC控制柜的控制系統中干擾來源。

1.干擾源及一般分類

影響PLC控制柜控制系統的干擾源，大都產生在電流或電壓劇烈變化的部位，其原因是電流改變產生磁場，對設備產生電磁輻射;磁場改變產生電流，電磁高速產生電磁波。通常電磁干擾按干擾模式不同，分為共模干擾和差模干擾。共模干擾是信號對地的電位差，主要由電網串入、地電位差及空間電磁輻射在信號線上感應的共態(同方向)電壓疊加所形成。共模電壓通過不對稱電路可轉換成差模電壓，直接影響測控信號，造成元器件損壞(這就是一些系統I/O模件損壞率較高的主要原因)，這種共模干擾可為直流，亦可為交流。差模干擾是指作用于信號兩極間的干擾電壓，主要由空間電磁場在信號間耦合感應及由不平衡電路轉換共模干擾所形成的電壓，這種干擾疊加在信號上，直接影響測量與控制精度。

2.PLC控制柜系統中干擾的主要來源及途徑

(1)強電干擾

PLC系統的正常供電電源均由電網供電。由于電網覆蓋范圍廣，它將受到全部空間電磁干擾而在線路上感應電壓。尤其是電網內部的變化，刀開關操作浪涌、大型電力設備起停、交直流傳動裝置引起的諧波、電網短路暫態沖擊等，都通過輸電線路傳到電源原邊。

(2)柜內干擾

控制柜內的高壓電器，大的電感性負載，混亂的布線都容易對PLC造成一定程度的干擾。

(3)來自信號線引入的干擾

與PLC控制系統連接的各類信號傳輸線，除了傳輸有效的各類信息之外，總會有外部干擾信號侵入。此干擾主要有兩種途徑：一是通過變送器供電電源或共用信號儀表的供電電源串入的電網干擾，這往往被忽視;二是信號線受空間電磁輻射感應的干擾，即信號線上的外部感應干擾，這是很嚴重的。由信號引入干擾會引起I/O信號工作異常和測量精度大大降低，嚴重時將引起元器件損傷。

(4)來自接地系統混亂時的干擾

接地是提高電子設備電磁兼容性(EMC)的有效手段之一。正確的接地，既能抑制電磁干擾的影響，又能抑制設備向外發出干擾;而錯誤的接地，反而會引入嚴重的干擾信號，使PLC系統將無法正常工作。

(5)來自PLC系統內部的干擾

主要由系統內部元器件及電路間的相互電磁輻射產生，如邏輯電路相互輻射及其對模擬電路的影響，模擬地與邏輯地的相互影響及元器件間的相互不匹配使用等。

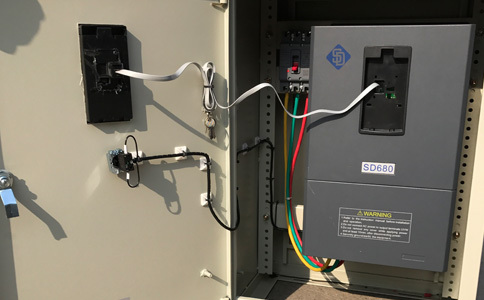

(6)變頻器干擾

一是變頻器啟動及運行過程中產生諧波對電網產生傳導干擾，引起電網電壓畸變，影響電網的供電質量;二是變頻器的輸出會產生較強的電磁輻射干擾，影響周邊設備的正常工作。

以上就是河北配電柜廠家德蘭電氣為大家講解的PLC控制柜系統使用過程中的干擾以及來源，在日常生產中，一定要避免解決這些干擾，以免對企業生產及人身安全造成不必要的損失，如果有問題歡迎大家聯系小編進行探討。
